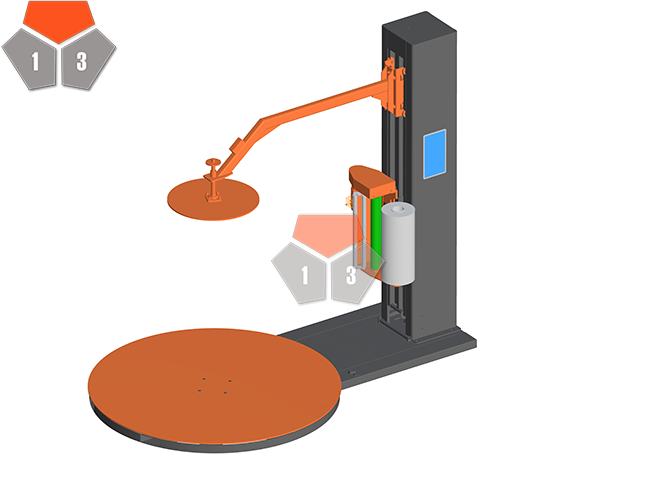

壓頂型預拉抻纏繞包裝機YK1650F-CS
產品分類： 纏繞機
壓頂型預拉抻纏繞包裝機YK1650F-CS
一． 基本情況（主要技術要求）
1、裝規格： L 1000-1200mm×W 1000-1200mm×H 500-1800mm2、對角線長： 1700 mm（max）
3、貨物重量： 1200kg
4、包裝過程： 除更換膜卷之外，全部自動運行.
二、 YK2000FZ-PL-CS 托盤在線壓頂纏繞包裝機（附帶自動上斷撫膜系統）
? 技術參數
² 轉盤直徑：2000mm
² 壓盤直徑：600mm
² 轉盤高度：500mm
² 托輥直徑：76mm
² 托輥間距：127mm
² 輸送電機功率：0.75kw
² 轉盤電機功率：1.5kw
² 升降電機功率：0.37kw
² 壓頂電機功率：0.37kw
² 預拉電機功率：0.2KW
² 氣壓:0.4-0.7MP
² 電源電壓 380 V 50hz
² 重量：1080kg
² 轉盤速度：0-15轉/分鐘
² 包裝效率：10-25件/小時
² 轉盤承重：≤1500KG
² 光電自動感測高度和可移動限位塊限制包裝高度任意選擇
² 轉盤和升降變頻調速，手動調整轉盤速率，可分別調整膜架上升和下降速度
² 手動調整薄膜輸出拉力
² 預拉伸膜架，理論拉伸比1：2
² 設定頂層圈數1-9
² 設定底層圈數1-9
² 氣動自動上下膜機構
? 主要性能
控制系統
² PLC可編程控制，纏繞層數及次數可變更
² 光電開關自動感測貨物高度
² 上、斷膜 撫摸過程自動控制
轉臺驅動
² 轉臺鏈條傳動，緩啟動、緩?fù)Ｖ埂⒆詣?dòng)復位；
² 轉臺速度0～15 rpm 變頻調速；
薄膜系統
² 開門式膜架，穿膜更方便；
² 膜架動力變頻預拉伸機構，預拉伸可達200%；
² 行走裝置封閉、自潤滑；
² 膜架上升、下降速度分別變頻調速，送膜速度無極可調；
² 頂部及底部纏繞數分別單獨可調；
² 薄膜隨動系統，主動送膜；
三.、工作步驟
1、設備0位，將纏繞膜放置于膜架上，并按穿膜示意圖正確穿膜后，將膜頭夾在轉盤的夾子上。
2、產品進入設備輸送滾筒啟動，將產品接入纏繞機，輸送滾筒停止，其位置由光電控制。纏繞機與前/后工位有相關的通訊。
3、產品到位停止后，壓頂機構下行并壓到產品頂部，到們檢測。
4、纏繞機轉盤轉動，纏繞膜被均勻纏繞至產品上。其間恰當?shù)臅r(shí)機，夾膜夾子松開膜頭，吹膜電磁閥導通吹膜，做膜頭被纏在產品表面。
5、纏繞將要結束時，轉盤減速并緩緩?fù)Ｖ赁D(zhuǎn)盤0位，此時膜架也在最低位。斷膜機構動作，將膜導入夾子中間，夾膜夾子啟動將膜夾住。緊接著斷膜、燙/撫膜。
6、燙、斷完成之后，轉膜機構回原位；壓頂機構回原位。此時輸送線啟動，將產品輸出纏繞工位后輸送線停止。至此，整個設備各功能部件均在0位，且處于待命狀態。
7、新的產品到來時，重復上述過程，整機即可實現無人化自動纏繞。
四、主要元器件（電控系統的選用情況）
² PLC （西門子） （德國）
² 觸摸屏 （西門子） （德國）
² 升降變頻器 （西門子） （德國）
² 壓頂變頻器 （西門子） （德國）
² 轉盤變頻器 （西門子） （德國）
² 預拉變頻器 （西門子） （德國）
² 輸送變頻器 （西門子） （德國）
² 交流接觸器 SCHNEIDER （施耐德） （法國）
² 急停開關 SCHNEIDER （施耐德） （法國）
² 行程開關 SCHNEIDER （施耐德） （法國）
² 光電開關 （倍加福） （德國）
² 接近開關 （陽明） （中國）
² 轉盤減速機 （中大） （中國）
² 輸送減速機 （中大） （中國）
² 壓頂電機 （德力） （中國）
² 升降減速機 （德力） （中國）
² 預拉減速機 （中大） （中國）
² 氣缸 （SMC） （日本）
² 電磁閥 （SMC） （日本）
五、信號對接（標準配置配置）
² 注明：人站在操作面板（觸摸屏）處面向纏膜機輸送線，貨物進貨方向?yàn)樽筮M(jìn)右出（有特殊要求的除外）。
²托盤在線纏繞機雙方控制對接要求：
1、纏繞機準備就緒后（纏繞機在原位，無物料），纏繞機輸出纏繞機準備好無源信號給輸送系統，我們預留好此信號的接線端子，方便接線。
2、纏繞機前段輸送機有物料，并且接受到纏繞機準備好信號，纏繞機前段輸送將啟動，并且發送入庫啟動無源信號給纏繞機，纏繞機接受到此信號會立馬啟動纏繞機輸送，我們會預留好此信號的接線端子，方便接線。
3、纏繞機有物料，并且纏繞完成后，纏繞機會輸出纏繞完成無源信號給輸送系統，我們會預留好此信號的接線端子，方便接線。
4、纏繞機后段叉取輸送機無物料，并且接受到纏繞機纏繞完成信號，輸送系統要發送出庫啟動無源信號給纏繞機，纏繞機接受到此信號后才可啟動纏繞機輸送，將物料運送出纏繞機，我們會預留好此信號的接線端子，方便接線。
